LE MODE PMR446 DIGITAL


Article connexe : Review/test HYTERA PD365/PD365LF
Site Web connexe : http:/dmr446.hamstation.eu
Site Web connexe : Pourquoi programmer le ID de votre DMR446 / dPMR446 ?

LES EMETTEURS-RECEPTEURS PMR446 DIGITAUX

Les PMR446 sans licence peuvent se décliner en version numérique depuis 2007.

Le dPMR, est apparu en premier et a démocratisé le mode numérique sur la bande 446Mhz, notamment auprès des professionnels. Les constructeurs ne s'étant pas accordés sur le codec à employer, les modèles dPMR étaient alors incompatibles les uns avec les autres. Il aura fallu attendre quelques années pour voir apparaitre pour le grand public les premiers portatifs numériques chinois (KIRISUN, TYT, ZASTONE), beaucoup moins chers mais toujours aussi incompatibles entre eux.

L'arrivée du DMR Tier I sur le 446Mhz, largement inspiré par son utilisation par les professionnels, semble couper court à l'ancienne norme dPMR en offrant enfin une compatibilité commune.

..: LA DMR - Digital Mobile Radio

Avec l'aimable autorisation de F4AVI...
Source : http://f4avi.homelinux.net/DMR.html

Le Digital Mobile Radio est un standard de transmission numérique qui a été développé par l'ETSI. Il est divisé en trois parties distinctes dénommées Tier I, Tier II et Tier III.
Ces parties représentent des échelons de fonctionnement différents suivant les autorisations (licences) ou les particularités d'une bande de fréquence.

Dans le cas de la bande PMR446 (sans licence), seul le Tier I est autorisé.
Nous expliquerons néanmoins les autres Tier ci-dessous pour vous montrer le potentiel de cette norme numérique.

Tier I est un protocole (ETSI-TS-102-361-1) créé pour le service Européen sans licence PMR446.
Il s'agit d'un canal d'une bande passante de 6.25 kHz, utilisant le protocole FDMA (Frequency Division Multiple Access).
Le standard comprend :

- un mode point à point (peer-to-peer mode 1) que l'on pourrait appeler le mobile-à-mobile

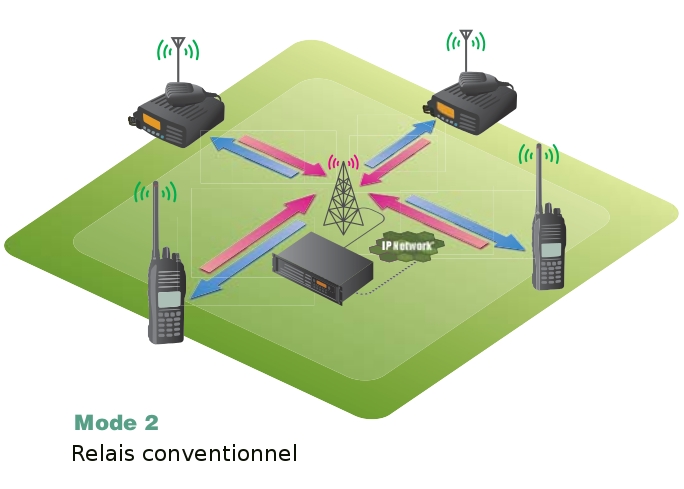

- un mode relais (repeater mode 2) où le signal est amplifié



- un mode réseau de relais (linked repeater mode 3) où ceux-ci sont interconnectés entre eux par une voie IP (internet) pour franchir de longues distances et relier plusieurs sites de gardiennage, par exemple.



Tier II est un protocole à deux canaux (que l'on appelle Time-Slot) en TDMA (Time Division Multiple Access).
Alors que le Tier I occupe 6.25Khz d'une bande passante, le Tier II occupe 12,5Khz qui seront séparés en deux parties de 6,25Khz chacun qui émettront tour à tour (d'où le principe de Time Division) de la voie puis des données.





Les Codes Couleur (Color Code) :

Les relais DMR utilisent un système de différentiation appelé Code Couleur (Color Code). C'est un peu le principe des CTCSS ou DCS en analogique qui permet d'ouvrir ou non un relais ou la réception d'un portatif.
Pour accéder à un relais et être retransmis, il faut alors programmer la radio pour utiliser le même Code Couleur que celui du relais.
Il existe 16 Codes Couleur différents (CC0 à CC15) qui sont absolument nécessaire pour transmettre et se faire entendre ou écouter en DMR.
Le seul intérêt d'utiliser des codes couleurs différents est lorsque plusieurs relais utilisant la même fréquence se situent dans la même zone de couverture.

Dans le cas des réseaux radioamateurs et sur le réseau DMR446, seul le Code Couleur 1 (CC1) est utilisé.

LE TDMA

Le TDMA est un moyen de diviser le temps de transmission en deux slots alternatifs, permettant de passer deux transmissions phoniques simultanément (dans le cas des DMR446).

Aussi, contrairement à la dPMR446 qui dispose de 16 canaux, et qui fonctionne avec un espacement de 6,25Khz entre chaque canal, la DMR est composée de 8 canaux espacés de 12,5Khz, mais qui eux-mêmes sont séparés en deux canaux de transmissions distincts (appelés TS1 et TS2 ou encore Slot1 et slot2). Doublant ainsi la capacité et créant virtuellement 8 autres canaux pour en faire 16 en définitive.

Dans le schéma ci-dessous, on comprend mieux le système de transmission et l'alternance des SLOT1 et SLOT2 pendant le temps d'une émission.



Pour faire simple, sur un canal DMR TS1 (ou Slot1), votre voix sera transmise sur la partie (temps) rouge (schéma ci-dessus), et sur le canal DMR TS2 (ou Slot2), elle sera transmise sur le temps d'émission coloré en bleu.
Là où la TDMA est intéressant, c'est que les deux émissions TS1 et TS2 ne peuvent s'entrechoquer ou provoquer de perturbations l'une sur l'autre sur une même fréquence, ou très peu car corrigées par le logiciel interne du portatif.

Les canaux pairs sont sur le Slot1 de la fréquence et les canaux impairs sur le slot2.




..: TABLEAU DE PROGRAMMATION TYPE D'UN PMR446 ANALOGIQUE/DMR :

ATTENTION, LE TDMA (Tier II) - l'alternance TS1 ou TS2 - n'est pas autorisé sur les fréquences sans licence.
Le tableau à gauche ci-dessous, reprend donc ce qui est autorisé, c'est à dire les 8 fréquences PMR446 et les 8 fréquences 446Mhz DMR autorisées.

Sachez néanmoins qu'il est possible de créer deux canaux dans un. Par exemple, le canal 1 nommé 446.106250 peut être décliné en 446.106250 SLOT 1 ou 446.106250 SLOT 2 (voir tableau de droite). Les deux émissions SLOT1 et SLOT2 ne pouvant provoquer de perturbations l'une sur l'autre. Il s'agit alors du tableau de droite. Mais c'est INTERDIT.

LE TALKGROUP EST LE TG99
afin d'utiliser la même norme que nos cousins radioamateurs dont les liaisons simplex se déroulent sur le TALKGROUP 99.



TABLEAU DES CANAUX DMR AUTORISES

Canal Transmission Fréquence en Mhz
01 Analogique 446.00625
02 Analogique 446.01875
03 Analogique 446.03125
04 Analogique 446.04375
05 Analogique 446.05625
06 Analogique 446.06875
07 Analogique 446.08125
08 Analogique 446.09375
01 DMR Slot 1 ou 2 446.10625
02 DMR Slot 1 ou 2 446.11875
03 DMR Slot 1 ou 2 446.13125
04 DMR Slot 1 ou 2 446.14375
05 DMR Slot 1 ou 2 446.15625
06 DMR Slot 1 ou 2 446.16875
07 DMR Slot 1 ou 2 446.18125
08 DMR Slot 1 ou 2 446.19375


RETROUVEZ NOS PRODUITS DMR DANS
LA BOUTIQUE AMAZON PARTENAIRE
NOUS VOUS CONSEILLONS LE TYTERA MD-380 ou MD-390

TABLEAU DES CANAUX DMR NON AUTORISES

Canal Transmission Fréquence en Mhz
01 Analogique 446.00625
02 Analogique 446.01875
03 Analogique 446.03125
04 Analogique 446.04375
05 Analogique 446.05625
06 Analogique 446.06875
07 Analogique 446.08125
08 Analogique 446.09375
01 DMR Slot1 446.10625
02 DMR Slot2 446.10625
03 DMR Slot1 446.11875
04 DMR Slot2 446.11875
05 DMR Slot1 446.13125
06 DMR Slot2 446.13125
07 DMR Slot1 446.14375
08 DMR Slot2 446.14375
09 DMR Slot1 446.15625
10 DMR Slot2 446.15625
11 DMR Slot1 446.16875
12 DMR Slot2 446.16875
13 DMR Slot1 446.18125
14 DMR Slot2 446.18125
15 DMR Slot1 446.19375
16 DMR Slot2 446.19375


AMELIORATION DE LA QUALITE RADIO EN DMR PAR RAPPORT A L'ANALOGIQUE.

En tant qu'utilisateur de Talkie-Walkie, vous avez bien entendu remarqué que la qualité audio se dégradait au fur et à mesure que la distance s'allongeait entre les deux correspondants.
On commence par entendre de moins en moins bien, puis le son fait comme s'il était balancé par le vent (Fading), du bruit se rajoute par dessus (parasites) et l'intelligibilité générale de votre correspondant se dégrade considérablement jusqu'à ne plus l'entendre du tout.

Le numérique fonctionne différemment. Des trames numériques sont envoyées, puis décodées par le logiciel internet du portatif de votre interlocuteur. Il en ressort, une qualité de son sans égale, sans parasite, et ce jusqu'à ce que le décrochage définitif soit atteint. A ce moment-là seulement, des morcèlements peuvent se produire dans la transmission (des trames se perdent) jusqu'à la rupture totale du contact.

Voici un schéma expliquant l'avantage de la transmission numérique DMR sur une même distance.


Source : http://f4avi.homelinux.net/DMR.html


Dans la vidéo ci-dessous, vous comprendrez facilement l'intérêt du DMR par rapport à l'analogique sur une même distance de transmission.
Nous avons commencé par communiquer sur le canal 1 PMR446, puis nous sommes allés sur le canal 1 DMR446. Voyez la différence. C'est éloquent.



Les premiers portatifs DMR en 446Mhz sans licence :

Hytera PD505LF

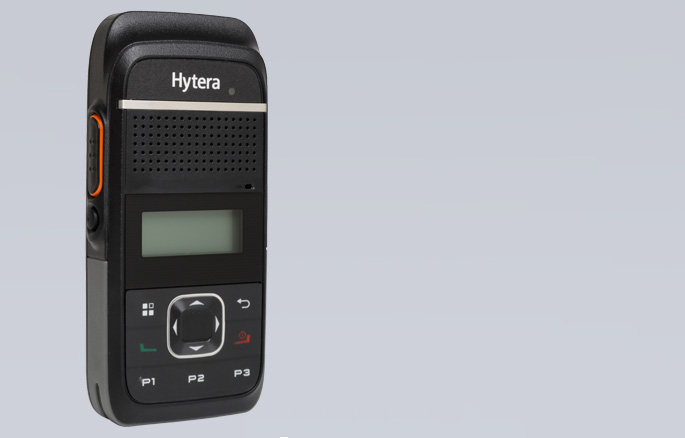

Hytera PD355LF





Hytera PD365LF





Quelques portatifs chinois utilisant le protocole DMR :



..: LE dPMR

Source : http://www.dpmr-mou.org/

Le dPMR446 fonctionne sur le même principe que la bande PMR446 analogique, avec toujours la même contrainte importante de 500mW maximum en émission.
Seuls les portatifs sont autorisés. Les stations de base restent proscrites et les réseaux infrastructures également.

La différence notable et pas des moindres réside sur le nombre de canaux possibles et les possibilités techniques supplémentaires. Notamment la confidentialité de la communication, la qualité audio de la transmission vocale et la possibilité d'envoyer des sms entre portatifs, facilitant la discrétion lors d'intervention (pour une société de gardiennage par exemple).

Concernant le nombre de canaux, et contrairement aux canaux normalisés analogiques qui sont étagés avec un espacement de 12,5KHz, les canaux numériques en dPMR446 ne sont espacés que de 6,25kHz, ce qui double la capacité d'une même portion de bande.

Par exemple, sur la bande réservée aux fréquences numériques : de 446.100 à 446.200,

Avec un espacement de 12,5kHz,
On obtient seulement 8 canaux :


Canal Fréquence en Mhz
1 446.10625
2 446.11875
3 446.13125
4 446.14375
5 446.15625
6 446.16875
7 446.18125
8 446.19375
avec un espacement de 6,25kHz,
on obtient un doublement de canaux :

Canal Fréquence en Mhz
1 446.103125
2 446.109375
3 446.115625
4 446.121875
5 446.128125
6 446.134375
7 446.140625
8 446.146875
9 446.153125
10 446.159375
11 446.165625
12 446.171875
13 446.178125
14 446.184375
15 446.190625
16 446.196875


Vous pourrez donc avoir ce tableau là dans votre portatif dPMR446 :



Une bande passante de 6.25kHz est étroite mais suffisante pour transmettre des données de la voix, du texte, voire des coordonnées GPS, de manière numérique et simultanée.

Le but de cette transmission de données simultanée sert par exemple à personnaliser chaque portatif avec un identifiant unique. De cette manière, chaque poste possèdant un identifiant différent, il devient possible de l'appeler séparément ou de l'impliquer dans un groupe limité. Les appels généraux sont aussi possibles.

Les schémas ci-dessous résument bien l'efficacité de ce système.

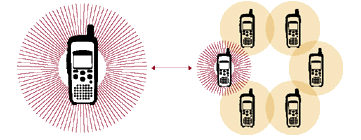

Contact individuel,



Contact d'un groupe défini,

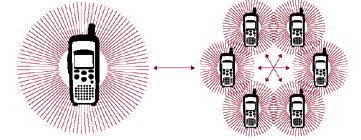

Appel général,



Les appareils vendus dans le commerce sont tous des portatifs "hybrides", c'est à dire capables de transmettre aussi bien en analogique qu'en numérique dPMR.
Pour la bande 446, libre de droit, on peut ainsi obtenir 24 canaux (8 analogiques et 16 numériques) et cela en tout légalité.

Les fabricants chinois commencent, depuis un an déjà, à inonder les réseaux de distribution habituels, 409shop, 446shop, Ebay, avec des appareils "bon marché" et absolument fonctionnels.

Nous vous laissons faire votre choix.
Parmi les plus sollicités et répandus en ce moment, on peut trouver :

Canal Transmission Fréquence en Mhz
01 Analogique 446.00625
02 Analogique 446.01875
03 Analogique 446.03125
04 Analogique 446.04375
05 Analogique 446.05625
06 Analogique 446.06875
07 Analogique 446.08125
08 Analogique 446.09375
09 dPMR Numérique 446.103125
10 dPMR Numérique 446.109375
11 dPMR Numérique 446.115625
12 dPMR Numérique 446.121875
13 dPMR Numérique 446.128125
14 dPMR Numérique 446.134375
15 dPMR Numérique 446.140625
16 dPMR Numérique 446.146875
17 dPMR Numérique 446.153125
18 dPMR Numérique 446.159375
19 dPMR Numérique 446.165625
20 dPMR Numérique 446.171875
21 dPMR Numérique 446.178125
22 dPMR Numérique 446.184375
23 dPMR Numérique 446.190625
24 dPMR Numérique 446.196875
Le KIRISUN S780 (Environ 80€)

Appareil hybride (analogique/numérique).
Dix millions de possibilités pour le cryptage de la voix.

Description:

1. Technologie FDMA (Frequency Division Multiple Access), dont l'efficacité n'est plus à préciser
2. Fonctionne en mode analogique et numérique
3. Cryptage numérique de la voix 4. Possibilité de fonctionner en appel individuel, de groupe, appel général, ou appel d'urgence
5. Mode économie d'énergie
6. Grand écran couleur LCD 1,8 pouces pour lecture des sms et de l'appelant
7. Historique des appels (20 derniers)
8. Liste des contacts.
9. Firmware téléchargeable pour toujours disposer de la dernière mise à jour

Logiciel de programmation : Cliquez ici




Le ZASTONE ZT9908 (Environ 65€)

Appareil hybride (analogique/numérique).
Fréquence d'utilisation de 430 à 470 Mhz

1. dPMR
2. Vocoder AMBE+2C
3. Ecran OLED
4. Mode Canal, Mode mémoire et VFO
6. Appel individuel, sélectif, and général
7. SMS - Short Message Service
8. Automatic Number Identification Function
9. Dual tone multiple frequency (DTMF)
10. 199 Canaux programmables

..: Le manuel d'utilisation (en anglais)
..: Logiciel de programmation



Source : http://www.dpmr-mou.org/
