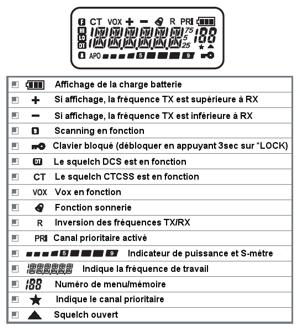

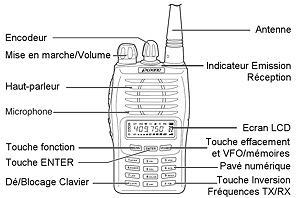

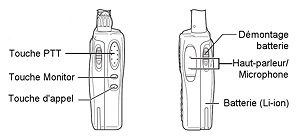

VUE D'ENSEMBLE

MODE D'EMPLOI

Le bouton VFO/MR permet à l'utilisateur de basculer entre VFO et les mémoires.



DEUX MODES DE FONCTIONNEMENT

MODE VFO
Ce mode indique la fréquence d'utilisation. Il suffit de taper les chiffres de la fréquence voulue sur le clavier pour l'écouter. Le bouton rotatif cranté (encodeur) servira ensuite à monter ou descendre la fréquence suivant le pas présélectionné dans le menu (5, 6.25, 10,12.5 ou 25 khz).

MODE MEMOIRES (OU CANAUX)
Les canaux (118 ou 128 canaux suivant le modèle) permettent de stocker les fréquences préférées de chaque utilisateur.
Dans la rubrique téléchargements, je vous propose un fichier de configuration des mémoires avec les 8 canaux PMR et les 69 canaux LPD.
De même, un plan de bande PMR446 existe. Il est conseillé de s'y référer suivant l'utilisation que vous avez de votre PMR446.

..: Comment enregistrer une fréquence en mémoire ?
..: Comment effacer une mémoire ?
..: Comment effacer toutes les mémoires ?
..: Comment régler la puissance d'émission ?
..: Comment Sélectionner le niveau de sensibilité du VOX ?
..: Sélection du niveau de sensibilité du SQUELCH
..: Comment mettre le SCRAMBLER en fonction ?
..: Comment désactiver/activer le rétroéclairage automatique de l'écran ?
..: Comment changer la couleur du rétroéclairage ?
..: Comment désactiver/activer le bip des touches du clavier ?
..: Comment mettre en fonction l'ANI ?
..: Comment régler le SPLIT ?
..: Comment mettre le SPLIT en fonction ?
..: Mise en fonction du pas (STEP)
..: Réglage du CTCSS / DCS
..: Activation ou Désactivation de l'aide vocale

Des petites astuces sympas :

..: Programmez votre Puxing sans câble ni logiciel
..: Passez votre Puxing en mode PRO

COMMENT ENREGISTRER UNE FREQUENCE EN MEMOIRE ?

En mode VFO, sélectionnez la fréquence que vous souhaitez enregistrer.
Appuyez sur MENU puis VFO/MR.
Un numéro de mémoire va apparaître et clignoter, choisissez le numéro de mémoire sur lequel vous souhaitez sauvegarder la fréquence.
Une fois le numéro sélectionné, appuyez à nouveau sur VFO/MR.


COMMENT EFFACER UNE MEMOIRE ?

En mode VFO. Pour supprimer une mémoire, la procédure est particulière. - Eteignez l'appareil. - Appuyez sur VFO/MR et mettez l'appareil sous tension en même temps. Il va apparaître "DEL?" avec un numéro de mémoire à droite. - Tournez la roue crantée jusqu'au numéro de mémoire à supprimer. - Appuyez sur ENTER. "YES?" va apparaître. - Appuyez à nouveau sur ENTER pour confirmer. La mémoire est supprimée.

COMMENT EFFACER TOUTES LES MEMOIRES (RAZ) ?

- Eteignez l'appareil. - Appuyez sur MENU et mettez l'appareil sous tension en même temps. Il va apparaître "RESET?". - Appuyez sur ENTER. "VFO?" va apparaître. - Tournez la roue crantée jusqu'à faire apparaître "FULL?". - Appuyez à nouveau sur ENTER pour confirmer. - Toutes les mémoires sont supprimées.

REGLAGE DE LA PUISSANCE DE SORTIE

Le PX-777 possède deux puissances réglées en usine, vous pouvez la modifier en mode VFO ou mode Mémoires. - Appuyez sur MENU puis la touche 4 POWER. - Réglez avec le bouton rotatif sur POW L (basse puissance) ou POW H (haute puissance). - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

SELECTION DU NIVEAU DE SENSIBILITE DU VOX

Le système VOX permet de déclencher l'émission à la voix afin d'éviter la pression sur le bouton PTT. Très utile lors de l'utilisation d'un micro/oreille ou d'un micro-laryngophone. - Appuyez sur MENU puis la touche 3 VOX. - "VOXOFF" apparaît. Le bouton rotatif vous permet de régler la sensibilité du VOX. - 9 (= très sensible) jusqu'à 1 où il ne se déclenchera qu'avec une voix ou un son très fort. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

SELECTION DU NIVEAU DE SENSIBILITE DU SQUELCH

Le squelch (ou silencieux, antiparasites) évite d'entendre en permanence le bruit de la FM en arrière plan. - Appuyez sur MENU puis la touche 5 SQL. - "SQL 5" apparaît (réglage par défaut). Le bouton rotatif vous permet de régler la sensibilité du squelch. - 1 (= très sensible) jusqu'à 9 où seuls les signaux très fort parviendront à déclencher la réception. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

COMMENT METTRE LE SCRAMBLER EN FONCTION - UNIQUEMENT SUR LE PX777 PLUS

Le SCRAMBLER, annoncé à tort comme un crypteur de voix, n'est qu'un simple brouilleur par inversion de fréquence. Il est impératif que tous les correspondants le mettent en fonction pour communiquer. - Appuyez sur MENU puis la touche 6 SCR. - "OFF" est le réglage par défaut. Le bouton rotatif vous permet de choisir entre ON et OFF. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

DESACTIVER/ACTIVER LE RETROECLAIRAGE DE L'ECRAN

- Appuyez sur MENU puis la touche 7 LED. - "ON" apparaît (réglage par défaut). - Choisissez ON (rétroéclairage permanent), OFF ou AUTO pour activer ou désactiver le rétroéclairage automatique (extinction au bout de 8 secondes). - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

SELECTION DE LA COULEUR DU RETROECLAIRAGE

- Appuyez sur MENU puis la touche 8 COLOR. - "LIGHT2" apparaît (réglage par défaut). - Choisissez LIGHT1 (violet), LIGHT2 (orange) ou LIGHT3 (bleu) avec le bouton rotatif. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

ACTIVER/DESACTIVER LE BiP DES TOUCHES DU CLAVIER

- Appuyez sur MENU puis la touche 9 BEEP. - "ON" apparaît (réglage par défaut). - Choisissez ON OU OFF avec le bouton rotatif. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

MISE EN FONCTION DE L'ANI (AUTOMATIC NUMBERING IDENTIFICATION) - UNIQUEMENT SUR LE PX777 PLUS

Pour voir l'identifiant du correspondant s'afficher sur l'écran. Il est IMPERATIF de régler l'ANI via le logiciel PC. - Appuyez sur MENU puis la touche 0 ANI. - "OFF" apparaît (réglage par défaut). - Choisissez ON pour le mettre en fonction. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

REGLAGE DU SPLIT (ECART ENTRE LA FREQUENCE EMISSION ET FREQUENCE RECEPTION)

Il est possible de régler une fréquence émission différente de celle de réception. Cette fonction est notamment importante pour la communication sur les relais Radioamateurs. - Mettez le Puxing en mode VFO ou fréquence. - Appuyez sur MENU puis tourner le bouton encodeur jusqu'à l'apparition de "DIFFR?" et appuyez sur ENTER. - Entrez au clavier l'écart souhaité entre la fréquence d'émission et la fréquence de réception. De 00.000 à 70.995. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

MISE EN FONCTION DU SPLIT - (Voir fonction précédente)

- Mettez le Puxing en mode VFO ou fréquence. - Appuyez sur MENU puis la touche * LOCK. - "S-D 0" apparaît (réglage par défaut). - Choisissez entre "S-D -", "S-D 0" ou "S-D +". - Si vous choisissez "S-D +", la fréquence d'émission sera plus haute que la fréquence de réception. - Si vous choisissez "S-D -", la fréquence d'émission sera plus basse que la fréquence de réception. - Si vous choisissez "S-D 0", la fréquence d'émission est la même que la fréquence de réception. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

REGLAGE DU PAS

Le PAS (ou STEP) est l'espace déterminé entre chaque fréquence lorsque l'on tourne l'encodeur. - Mettez le Puxing en mode VFO ou fréquence. - Appuyez sur MENU puis tourner l'encodeur jusqu'à l'apparition de "STEP?" et appuyez sur ENTER. - Tournez l'encodeur sur la valeur souhaitée (5, 6.25, 10, 12.5 ou 25Khz). - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

REGLAGE DU CTCSS / DCS

Les CTCSS/DCS sont des squelchs automatiques. Plus d'infos en cliquant ici. Réglage d'un CTCSS/DCS identique en émission et réception : - Mettez le Puxing en mode fréquence. - Appuyez sur MENU puis appuyez sur # T-R. - "OFF" apparaît (réglage par défaut). - Tournez l'encodeur pour choisir la valeur souhaitée. Voir les équivalent des valeurs en cliquant ici - Pour alterner entre CTCSS et DCS, il suffit de presser la touche * LOCK - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer. Réglage d'un CTCSS/DCS en émission différent de la réception : Réglage du CTCSS/DCS de l'EMISSION - Mettez le Puxing en mode VFO. - Appuyez sur MENU puis tourner l'encodeur jusqu'à l'apparition de T-CDC puis appuyez sur ENTER. - "OFF" apparaît (réglage par défaut). - Tournez l'encodeur pour choisir la valeur souhaitée. Voir les équivalent des valeurs en cliquant ici - Pour alterner entre CTCSS et DCS, il suffit de presser la touche * LOCK - Valider par ENTER - Vous avez ainsi réglé le CTCSS/DCS de l'émission. (le sigle CT ou DT n'apparaitra qu'en appuyant sur le bouton PTT). Réglage du CTCSS/DCS de la RECEPTION - Appuyez sur MENU puis tourner l'encodeur jusqu'à l'apparition de R-CDC puis appuyez sur ENTER. - "OFF" apparaît (réglage par défaut). - Tournez l'encodeur pour choisir la valeur souhaitée. Voir les équivalent des valeurs en cliquant ici puis valider par ENTER - Pour alterner entre CTCSS et DCS, il suffit de presser la touche * LOCK - Valider par ENTER - Voilà, vous avez réglé le CTCSS/DCS de l'émission. (le sigle CT ou DT apparait sur l'écran).

AIDE VOCALE - UNIQUEMENT SUR LE PX777 PLUS

Fonction à l'usage des personnes à déficience visuelle. - Cette fonction est par défaut en position ON sur la version PX777 PLUS. - Appuyez sur MENU puis tourner l'encodeur jusqu'à l'apparition de "VOICE?" et appuyez sur ENTER. - Choisissez ON ou OFF. Le choix de la langue anglaise ou chinoise ne peut se faire que via le logiciel. - Validez en appuyant sur ENTER puis deux fois sur VFO/MR pour confirmer.

--> PROGRAMMEZ VOTRE PUXING SANS CABLE NI LOGICIEL PC <--

Une petite astuce à l’intention de ceux qui ne la connaisse pas ou qui ne sont pas arrivés à décoder le manuel en anglais du PUXING PX777 afin d'entrer les noms de canaux quand on n'a ni câble ni logiciel PC.
Simplement en tapotant sur le clavier du Puxing.

Admettons que vous ayez envie de mettre la fréquence 446.00625 sur le canal 1 et que vous souhaitiez l’appeler, PMR01 (soyons original).

- Eteindre le puxing.
- Appuyez SIMULTANEMENT sur la touche MONI (située entre le bouton PTT et le bouton orange) et la touche MENU et allumez le Puxing. Ne pas relacher la pression tant que le mot SELF n’apparaît pas à l’écran.
- SELF est à l’écran ? Appuyez sur ENTER pour valider.
- Il est marqué CH-001 c’est la mémoire 1, validez par ENTER.
- Entrez la fréquence RX : 446.00625 puis validez par ENTER.
- OFF apparaît, c’est le réglage tcs RX (réception), laissez OFF si vous voulez ou tourner l'encodeur pour choisir la valeur souhaitée puis validez par ENTER.
- Entrez la fréquence TX : 446.00625 puis validez par ENTER.
- OFF apparaît, c’est le tcs TX (émission), laissez OFF si vous voulez ou tourner l'encodeur pour choisir la valeur souhaitée puis validez par ENTER.
- OFF apparaît. En tournant la roue on peut choisir le type de scan. 1=arrêt par détection de porteuse ou 2=arrêt sur tcs/dcs uniquement.
- ADD ou DEL permet de choisir de mettre le canal en prioritaire ou non. Validez ensuite par ENTER.
- Choix en H ou L (puissance haute ou basse) , ENTER pour valider.
- Choix entre NARROW ou WIDE (NARROW c’est pour nous), validez par ENTER.
- En tournant la roue codeuse, on fait apparaître des lettres. Tourner jusqu’à apparition du P puis validez par la touche # T-R. Ca fait avancer d’un cran, cherchez maintenant le M puis toujours avancez avec # T-R.
Et ainsi de suite pour toutes les lettres pour écrire le PMR01.
Pour valider le nom entier, appuyez sur ENTER.

Le puxing maintenant vous propose de programmer le canal 2 : Ch-002
Quand vous aurez fini ou si vous souhaitez vous arrêter là, il n’y a qu’à éteindre le puxing et le rallumer.

Appuyez sur MENU, allez sur NAME et mettez ON, valider par ENTER.
Maintenant les noms apparaissent sur l’écran au lieu des fréquences.
Facile, non ?

--> PASSEZ VOTRE PUXING EN MODE PRO <--

Une ch'tite astuce pour bloquer votre Puxing en mode PRO (désactivation du mode VFO) :
- Eteignez le PX
- Appuyez sur la touche ENTER en allumant le PX mais ne lachez pas ENTER tant qu'il n'est pas complètement allumé.
- Appuyez sur MENU puis choisissez NAME, mettez ON, validez par ENTER puis sortez du Menu en appuyant deux fois sur VFO/MR.
- Les noms que vous avez programmés apparaissent.

--> ELARGISSEZ LA COUVERTURE RADIO DE VOTRE PUXING <--

Cette petite astuce permet de débrider un peu les puxing VHF ou UHF dans leur couverture de bande.

1. Eteindre le Puxing
2. Appuyer simultanément sur la touche MONI et la touche MENU et allumer le Puxing. Attendre la vue SELF avant de relâcher les deux touches.
3. SELF est à l’écran. Composez simplement sur le clavier le code 5858.
4. Apparaît désormais 400470 (couverture de 400 à 470mhz)
5. Tapez simplement 385484 puis ENTER pour agrandir d'autant la couverture de votre poste adoré.

On peut marquer un peu ce que l’on veut. Il y a des limites dans lesquels le TX ou le RX ne fonctionnera plus. Vous verrez par vous-même. Testez à loisir sur votre poste et chercher les limites de fonctionnement optimal.
On peut revenir à la normal quand on le souhaite.
Ca permet entre autre de brider le poste par exemple pour une couverture radioamateur 430440.
Merci jordring34 du forum TSF70 pour cette sympathique astuce.

---
